5.19 Modulador, Demodulador DPSK
Com o objetivo de simplificar o demodulador BPSK evitando o circuito de
recuperação do sincronismo da onda portadora, surgiu o esquema
DPSK (differencial phase shift keying).
A diferença do DPSK para o BPSK consiste numa prévia
codificação da sequência de bits, denominada codificação
diferencial, conforme o exemplo da tabela abaixo.
| BS |
x |
1 |
0 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
1 |
1 |
| BK Diferencial |
+ |
+ |
- |
+ |
+ |
+ |
+ |
- |
+ |
- |
+ |
+ |
+ |
Como pode ser percebido, há uma mudança na polaridade
sempre que surge um bit 0 e a polaridade é mantida quando surgem
bits 1. A referência x é, em geral, um bit 1.
A sequência BK diferencial é aplicada no mesmo modulador
BPSK a fim de gerar o sinal DPSK.

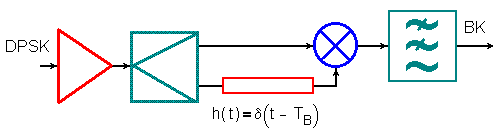

Para a demodulação, não é necessária
a utilização do oscilador local, mas de um trecho de linha
de transmissão que provoca um retardo TB no sinal recebido.
Este sinal atrasado é empregado como oscilador local, sendo que
o resultado da demodulação é o sinal BK não
diferencial, não havendo a necessidade de decodificação.
O funcionamento do circuito acima pode ser resumido nos seguintes pontos
-
se o bit anterior for igual ao atual, sinais de mesma fase são aplicados
ao misturador que produz um resultado positivo em baixa frequência,
-
se o bit anterior for diferente do atual, sinais de fase oposta são
aplicados ao misturador que produz um resultado negativo em baixa frequência,
sendo que a sequência de bits resultante corresponde ao sinal BK
diferencial decodificado, ou seja, o próprio sinal BK original.
| BS |
x |
1 |
0 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
1 |
1 |
| DPSK |
+ |
+ |
- |
+ |
+ |
+ |
+ |
- |
+ |
- |
+ |
+ |
+ |
| Misturador |
x |
+ |
+ |
- |
+ |
+ |
+ |
+ |
- |
+ |
- |
+ |
+ |
| BK |
x |
+ |
- |
- |
+ |
+ |
+ |
- |
- |
- |
- |
+ |
+ |
