5.18 Sincronismo do Oscilador Local em BPSK
Um fator importante na utilização do sistema BPSK é
a obtenção de sincronismo do oscilador local já que
a onda portadora não é transmitida como no sinal ASK. Existem
dois circuitos clássicos para tal finalidade denominados malha
quadrática (squaring loop) e malha Costas (Costas
loop).

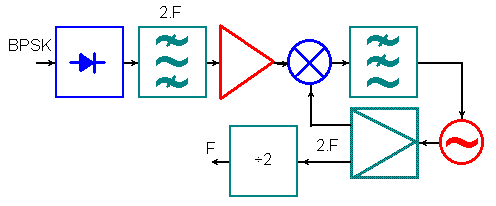

O circuito em malha quadrática elimina a informação
presente no sinal BPSK através de uma operação não-linear
quadrática. O sinal resultante apresenta uma forte componente espectral
no dobro da frequência da onda portadora. Depois de filtrado, este
sinal é aplicado a um circuito PLL o qual tem sua saída aplicada
a um divisor de frequência a fim de restaurar a frequência
original. Um circuito retificador de onda completa pode ser utilizado no
lugar do dispostivo não-linear quadrático.
A desvantagem do circuito acima é a obtenção do sincronismo
com o dobro da frequência desejada, pois o circuito divisor de frequência
é digital, sendo que sua implementação torna-se difícil
à medida que a frequência da onda portadora aumenta.

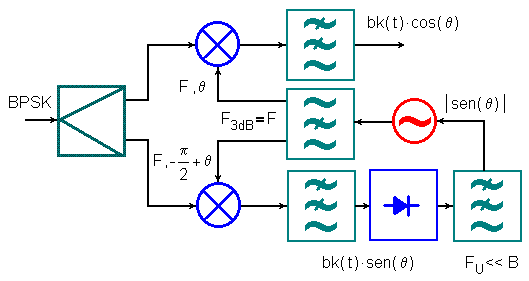

O circuito em malha Costas é um demodulador em quadratura, sendo
que o sinal BPSK é aplicado à sua entrada. Como a modulação
é realizada em fase, a demodulação em quadratura deve
ser nula caso haja sincronismo perfeito. No caso contrário, haverá
um pequeno sinal demodulado em quadratura que é realimentado ao
VCO para formar um circuito PLL que por sua vez produz o sincronismo desejado
(q=0). O sinal BK é obtido na saída
da demodulação em fase.
