5.20 Modulador, Demodulador e Constelação QAM
Quando se deseja aumentar a taxa de transmissão de bits 1/TB,
tem-se o inconveniente do aumento da largura de faixa ocupada no espectro.
Com base na modulação AM em quadratura, criou-se a modulação
QAM (quadrature amplitude modulation), também denominada
QPSK (quadrature phase shift keying), com o objetivo de reduzir a largura
de faixa do sinal modulado.
Assim como no sinal BPSK, os bits são representados por pulsos
com amplitudes -K e +K os quais modulam as amplitudes de sinais de
alta frequência F, entretanto, a modulação em quadratura
é utilizada a fim de serem obtidos dois tipos de sinal
qi(t) = q(t).cos(2.p.F.t)
e qq(t) = q(t).sen(2.p.F.t)
(5-20)
lembrando que a duração de cada pulso será 2.TB,
e não mais TB.

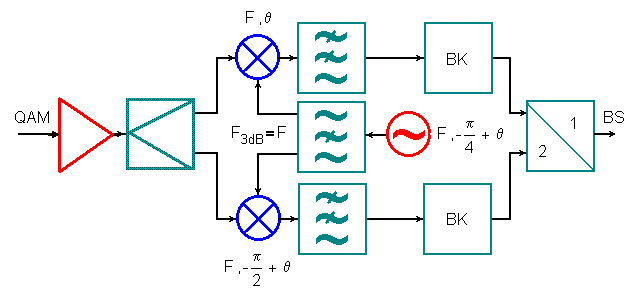

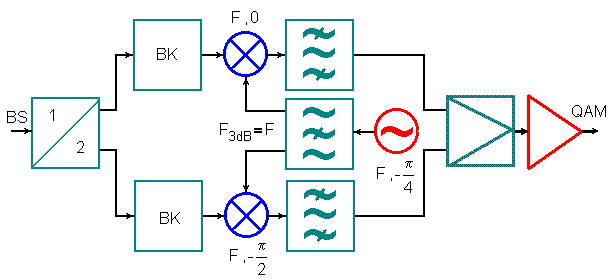

O modulador e o demodulador têm o mesmo aspecto daqueles empregados
na modulação AM em quadratura, sendo que um circuito demultiplexador
digital separa a sequência de bits BS original em duas novas sequências
que são moduladas em BK e posteriormente aplicadas às entradas
em fase e em quadratura do modulador.
