5.17 Densidade Espectral do Sinal BPSK
Como o sinal BPSK é derivado do BK, a média e a variância
das amplitudes dos pulsos são as mesmas. Assim sendo, densidade
espectral é
(5-18)

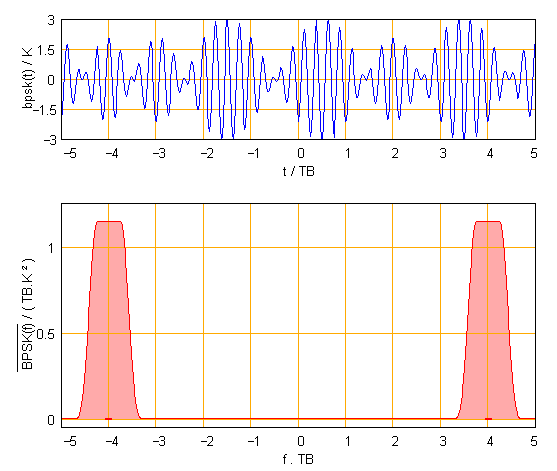

O gráfico abaixo ilustra o exemplo onde a=1/2
e F=4 / TB.
Pelo gráfico no domínio da frequência não se
notam mais os impulsos referentes à onda portadora, fato que melhora
a eficiência de modulação ao custo de um demodulador
mais complicado, pois há a necessidade de um circuito adicional
para a recuperação do sincronismo de onda portadora.
A largura de faixa ocupada pelo sinal BPSK é a mesma que a ocupada
pelo sinal ASK uma vez que a única diferença resisde na ausência
da onda portadora no espectro de frequências.
(5-19)
