5.16 Modulador, Demodulador e Constelação BPSK
Alguns fatores como baixa eficiência de modulação e
susceptibilidade ao ruído levaram ao desenvolvimento da modulação
BPSK (bipolar phase shift keying), a qual é semelhante ao
processo AM-DSB-SC.
Assim como no sinal ASK, os bits são representados por um pulso
que modula a amplitude de um sinal cossenoidal de alta frequência
F, sendo que as amplitudes são -K para o bit 0 e +K para o bit 1.
-ASK.GIF)
(5-17)

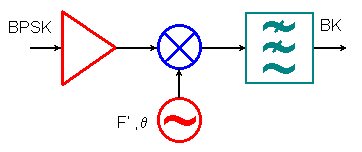

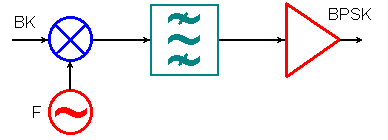

O modulador e o demodulador têm o mesmo aspecto daqueles empregados
na modulação AM-DSB-SC.
Nota-se que, apesar das vantagens da modulação BPSK sobre
a ASK, há o inconveniente da necessidade do sincronismo da onda
portadora gerada localmente no circuito demodulador.
O diagrama de constelação do sinal BPSK tem o formato
abaixo.
