5.15 Densidade Espectral do Sinal ASK
Como o sinal ASK é derivado do OOK, a média e a variância
das amplitudes dos pulsos são as mesmas. Assim sendo, densidade
espectral é
(5-15)

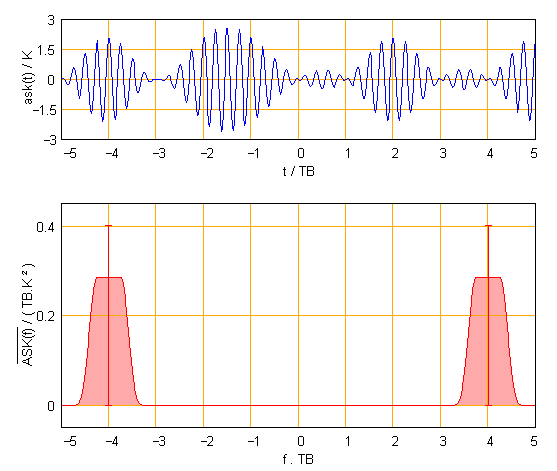

O gráfico abaixo ilustra o exemplo onde a=1/2
e F=4 / TB.
Pelo gráfico no domínio do tempo percebe-se que o sinal ASK
é susceptível a distorções não-lineares
tendo em vista que há ampla variação da amplitude.
Pelo gráfico no domínio da frequência notam-se os impulsos
referentes à onda portadora, fato que simplifica a demodulação
mas diminui a eficiência de modulação.
A largura de faixa para o sinal ASK é o dobro da largura de faixa
do sinal OOK uma vez que este é modulado em amplitude. Metade da
potência média total é proveniente da onda portadora.
(5-16)
