4.12 Conversor Digital-Analógico

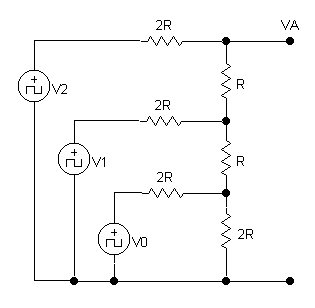

O circuito conversor digital-analógico (DAC - digital to analog
converter) mais popular é aquele que utiliza a rede R-2R conforme
o diagrama abaixo.
No caso acima tem-se um DAC com N=3 bits. As fontes V0, V1 e V2 representam
cada bit da palavra binária e podem assumir os valores de tensão
V para bit 1 e 0 para bit 0. Como o circuito resistivo é linear,
a tensão analógica gerada VA é a superposição
da tensão gerada por cada uma das fontes de cada bit.
.GIF)
Assim sendo, com um DAC de 3 bits é possível gerar 8 as frações
de V (níveis de quantização) conforme a tabela abaixo.
|
V2 / V
|
V1 / V |
V0 / V |
VA / V |
| 0 |
0 |
0 |
0 |
| 0 |
0 |
1 |
0,125 |
| 0 |
1 |
0 |
0,250 |
| 0 |
1 |
1 |
0,375 |
| 1 |
0 |
0 |
0,500 |
| 1 |
0 |
1 |
0,625 |
| 1 |
1 |
0 |
0,750 |
| 1 |
1 |
1 |
0,875 |
