4.13 Conversor Analógico-Digital
Existem vários tipos de circuito conversor analógico-digital
(ADC - analog to digital converter), sendo que o mais popular é
aquele que realiza aproximações sucessivas até encontrar
a palavra binária que produz o valor analógico mais próximo
do valor da amostra.
O ADC por aproximações sucessivas utiliza um DAC, um
comparador e um circuito lógico que realiza a sequência de
operações necessárias até que o processo de
conversão seja finalizado, quando então o resultado é
armazenado num registrador.

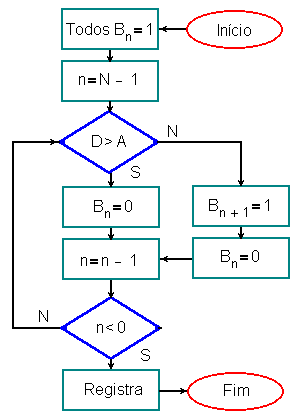

A lógica para o processo de conversão segue o fluxograma
ao lado, onde Bn representa o valor lógico do n-ésimo bit
de uma palavra de N bits sendo Bo o bit menos significativo, D é
o valor analógico gerado pelo DAC e A é o valor analógico
a ser convertido. A operação lógica D>A é efetuada
pelo circuito comparador, o qual fornece um nível alto ou baixo
de tensão caso o resultado da operação seja verdadeiro
ou falso, respectivamente.
Deve ser notado que o ADC, ao contrário do DAC, apresenta um
tempo de conversão devido ao processamento lógico, sendo
necessárias N interações por conversão.
