4.7 Modulador e Demodulador PWM
Os valores das amostras de um sinal analógico podem ser expressos
através das durações de pulsos retangulares, sendo
que este processo é denominado modulação da duração
(largura) de pulsos (PWM - pulse width modulation). As vantagens
de PWM sobre PAM são as mesmas de FM sobre AM, ou seja, maior imunidade
com relação ao ruído e à distorção
não-linear.
O modulador PWM utiliza
-
um gerador de onda dente-de-serra com período igual ao intervalo
de amostragem Ts
-
e um circuito comparador.

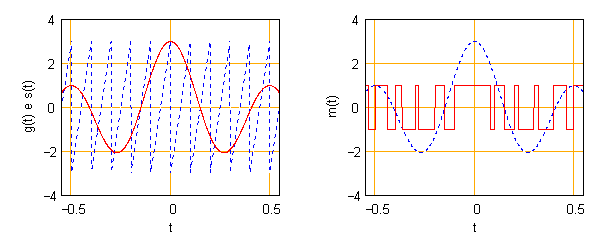

Enquanto g(t) for maior que s(t) tem-se um valor positivo constante na
saída do circuito cuja duração será proporcional
à amplitude no momento de transição quando g(t) passa
a ser menor que s(t).
A demodulação é realizada através de um filtro
passa-baixas, o qual fornece o valor médio do sinal PWM dentro de
cada intervalo de amostragem. Neste caso, entretanto, podem haver distorções
no sinal demodulado devido às componentes harmônicas do sinal
que não podem ser eliminadas por filtragem, de forma semelhante
ao problema que pode ocorrer no sinal FM ceifado pelo circuito limitador.
