4.8 Modulador e Demodulador PPM
A modulação da posição de pulsos (PPM
- pulse position modulation) consiste em posicionar um pulso retangular
de amplitude e duração fixas dentro do intervalo de amostragem,
de forma que a posição relativa seja proporcional ao sinal
analógico. A vantagem desta modulação sobre as anteriores
reside no fato de que o formato de pulso é sempre o mesmo, facilitando
a regeneração do sinal.

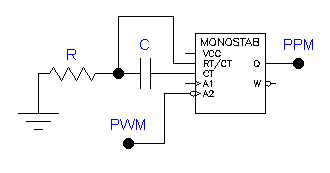

O sinal PPM é gerado a partir do PWM, bastanto utilizar um circuito
monoestável gatilhado na transição de descida dos
pulsos do sinal PWM. A duração dos pulsos será determinada
pela constante R.C.

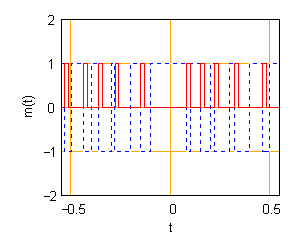

Nota-se no gráfico acima que deveria haver um pulso inicinando em
t=0. O pulso não foi gerado porque a duração do pulso
do sinal PWM ocupou todo o intervalo de amostragem. Isto não causa
problemas na demodulação do sinal PWM, mas a falta de um
pulso compromete a demodulação PPM.
Na demodulação do sinal PPM é realizado o processo
inverso. O sinal PPM é convertido em PWM que por sua vez é
transmitido através de um filtro passa-baixas para recuperar o sinal

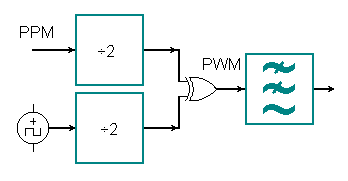

analógico. O circuito que converte PPM em PWM é formado por
dois divisores digitais de frequência cujas saídas são
conectadas às entradas de uma porta lógica ou-exclusivo.
A maior dificuldade na demodulação PPM encontra-se na
necessidade de sincronismo do oscilador local do demodulador com o oscilador
do modulador.
