4.6 Modulador e Demodulador PAM
A modulação da amplitude de pulsos (PAM - pulse
amplitude modulation) consiste em transformar um sinal analógico
num sinal amostrado instantaneamente através de pulsos retangulares.

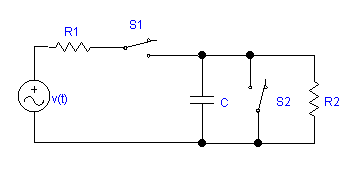

O circuito modulador é denominado sample-hold o qual é
formado por
-
uma chave para adquirir a amostra do sinal analógico,
-
um capacitor para reter o valor da amostra adquirida por um certo tempo
-
e uma outra chave para anular o valor da amostra carregada no capacitor.
Num primeiro instante, C está descarregado e S1 e S2 estão
abertas, logo a tensão em R2 é nula. Num instante seguinte,
S1 mantém-se fechada durante um intervalo DT1
em que C carrega-se até atingir 99% do valor da tensão em
R2 sem o capacitor no circuito. Em seguida, S1 abre enquanto S2 ainda permanece
aberta durante um intervalo DT2 quando C passa
a descarregar-se lentamente através de R2 até atingir 95%
da sua tensão máxima. Neste instante S2 fecha para finalizar
o pulso e descarregar C completamente.
.GIF)

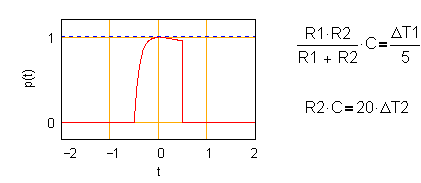

No exemplo ao lado tem-se o pulso produzido com DT1
= DT2, onde T = DT1
+ DT2 < Ts.
.GIF)
Para a demodulação do sinal PAM é necessário
apenas um filtro passa-baixas com Fu=B e F'u=1/Ts - B, sendo B=4kHz e 1/Ts=16kHz
no exemplo ao lado. O gráfico mostra como um circuito de pré-ênfase
pode corrigir a distorção linear provocada pela amostragem
instantânea. A curva em linha tracejada mostra a distorção
causada sem pré-ênfase quando T=Ts=100ms e a curva em linha
cheia mostra a correção obtida através do mesmo circuito
RC utilizado em FM com F3dB=3,5kHz e R/R1=1. A faixa de transição
do filtro deve estar contida na faixa de frequências entre 4kHz e
12kHz.
