4.5 Amostragem Instantânea

A amostragem instantânea consiste em multiplicar cada pulso do trem de pulsos pelo valor da amostra do sinal analógico no instante de tempo correspondente. Ao contrário da amostragem natural, o formato do pulso é mantido inalterado.

Domínio do Tempo

     (4-6)

Domínio da Frequência

     (4-7)

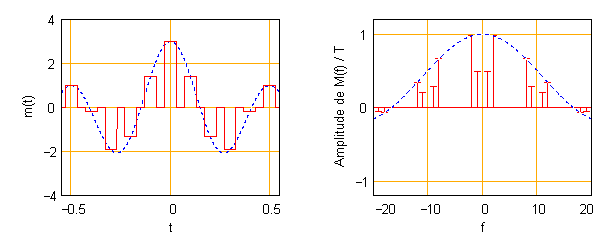

Abaixo tem-se a amostragem instantânea utilizando os mesmos sinais do exemplo anterior.


O fato do formato do pulso ser mantido inalterado produz distorção linear no espectro da amostragem instantânea. Esta distorção depende do formato do pulso utilizado, mas, em geral, a distorção é minimizada à medida que a duração do pulso é reduzida. Na recuperação do sinal original é possível utilizar um filtro passa-baixas equalizador a fim de minimizar a distorção linear. A vantagem da amostragem instantânea reside facilidade de regeneração do sinal amostrado visto que o formato do pulso é conhecido.
