2.34 Multiplexação por Divisão em Frequência
O processo de transmitir as informações de diversos sinais
moduladores através de um único meio físico, seja
via cabo (guiado) ou via rádio (radiado), é denominado multiplexação.
Na multiplexação por divisão em frequência
(FDM - frequency division multiplex) o espectro de frequências
é dividido em faixas consecutivas denominadas canais nos
quais os espectros dos sinais moduladores são acomodados.
O circuito multiplexador FDM é composto por um combinador
que superpõe a saída de vários moduladores AM independentes
que transladam o espectro do seu respectivo sinal modulador de forma a
encaixar-se no seu próprio canal sem que haja interferência
nos canais adjacentes.
Qualquer tipo de modulação AM pode ser utilizada em FDM.
Em telefonia, o processo SSB é utilizado a fim de reduzir ao máximo
a largura do canal (4 kHz), entretanto um sinal cossenoidal não
modulado, denominado sinal piloto, é envidado num canal próprio
para restabelecer o sincronismo dos osciladores do circuito demultiplexador.
Nos sistemas celulares de acesso múltiplo por divisão
em frequência (FDMA - frequency division multiple access),
o sinal piloto serve também para identificar a frequência
de operação da estação base e verificar qual
das estações é a mais próxima. Em rádio-difusão
e tele-difusão, o circuito combinador é substituído
pelas antenas transmissoras e os processos AM-DSB e AM-VSB são utilizados
devido à simplicidade do circuito demodulador.
O circuito demultiplexador
FDM pode ser formado por um bloco demultiplexador, que contém um
filtro para cada canal, e vários demoduladores AM que restabelecem

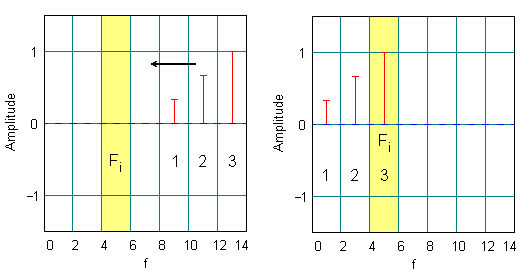

o sinal modulador do respectivo canal. Outra forma mais simples de demultiplexação

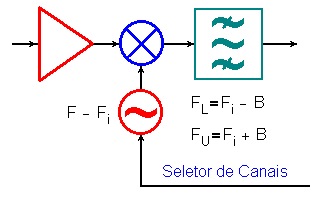

é feita pelo circuito super-heteródino ao lado, o
qual possui um oscilador cuja frequência de oscilação
é controlada externamente de forma a selecionar o canal desejado
através do filtro de frequência intermediária Fi. Este
circuito está presente em todos recepetores de rádio e TV.
É importantíssimo notar que devem existir faixas de guarda
entre os canais as quais estão relacionadas com as larguras das
faixas de transição do filtro passa-faixa de frequência
intermediária, pois os canais adjacentes não devem interferir
no canal selecionado.
