2.35 Rejeição da Imagem do Espectro

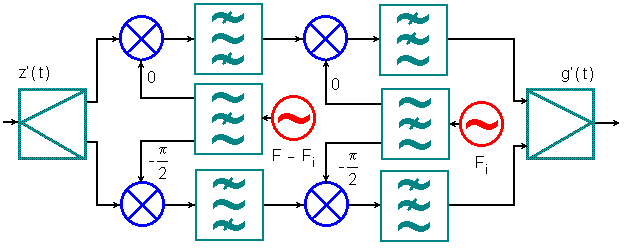

O circuito
Weaver é um dos mais eficazes na realização da
rejeição de imagem. Este circuito é formado por um

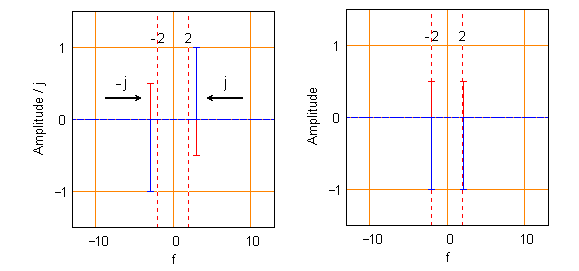

demodulador em quadratura com dois estágios. No exemplo dos gráficos,
deseja-se recuperar o impulso de amplitude A1 = 1 na frequência F1
= 2. O impulso de amplitude A2 = 1 / 2 causa a imagem indesejável
do espectro que é convertida para esta mesma frequência. Os
demoduladores em fase não produzem defasagem ao longo do translado
de frequências, mas os demoduladores em quadratura acabam por inverter
a fase do sinal desejado mantendo a fase da imagem, como demonstram os
gráficos abaixo. A combinação das saídas dos
demoduladores resulta na eliminação da imagem desde que a
polaridade adequada seja levada em consideração. Nota-se
que ocorre a superposição da imagem também no filtro
de frequência intermediária do primeiro estágio de
demodulação. Existe ainda o circuito Hartley no qual
todo o segundo estágio demodulador e o combinador do circuito Weaver
são substituídos por um único duplexador com F3dB
= Fi.
