2.33 Modulador e Demodulador em Dois Estágios
Apesar dos circuitos modulador e demodulador AM serem mais simples utilizando
um único estágio de conversão de frequência,
denominados sistemas de conversão direta ou sistemas homódinos,
estes apresentam alguns inconvenientes como:
-
instabilidade dos osciladores em alta frequência,
-
intenso ruído de fase dos osciladores em alta frequência,
-
desvio de frequência do oscilador por injeção de frequência
próxima,
-
larga faixa de transição dos filtros em altas frequências,
-
estreita faixa de atuação dos misturadores.
Nota-se que, dependendo da faixas de frequências utilizadas, tornam-se
mais atrativos os circuitos de modulação e demodulação
em dois estágios, donominados sistemas de conversão
indireta ou sistemas heteródinos.

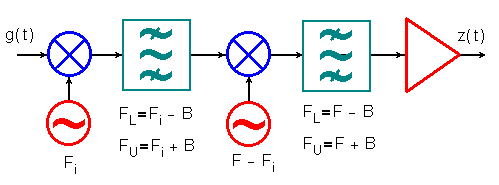

O modulador em dois estágios possui dois moduladores simples
em cascata, sendo que o primeiro estágio realiza o translado do
espectro do sinal modulador para a frequência intermediária
Fi (IF - intermidiate frequency) e o segundo estágio
faz o translado final para a frequência F da onda portadora desejada.
No circuito acima, percebe-se que ambos os osciladores possuem frequência
de oscilação menor que a frequência final da onda portadora.
Nos sistemas de modulação VSB ou SSB, se a frequência
intermediária for a menor possível, a faixa de transição
do filtro passa-faixa VSB no primeiro estágio será estreita
mesmo que não seja empregado um filtro complexo.
O demodulador em dois estágios apresenta o aspecto invertido
do modulador, sendo que não há necessidade de escolha da
mesma frequência intermediária Fi do modulador.
