2.8 Filtro Passa-Faixa
Na faixa de passagem,
o filtro passa-faixa (BPF - band pass filter) permite a transmissão
de uma certa faixa frequências estabelecida sendo que o módulo
do coeficiente de transmissão K é aproximadamente constante
dentro da tolerância
-
0,9 < K < 1 ou -1dB < K < 0dB para frequências
maiores que FL (lower passband frequency)
e menores que FU (upper
passband frequency).
Na faixa de rejeição, o filtro evita a transmissão
do sinal onde o módulo do coeficiente de transmissão L encontra-se
dentro da tolerância
-
0 < L < 0,1 ou L < -20dB para frequências
menores que F'L (upper stopband frequency)
e maiores que F‘U (lower
stopband frequency).
Há duas faixas de transição: entre FL e
F'L e entre FU e F'U .

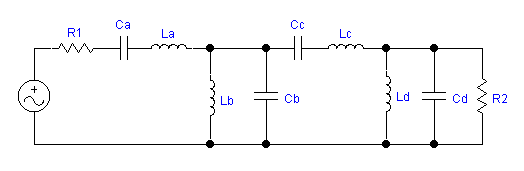

Nas figuras abaixo tem-se um exemplo de um filtro passa-faixa LC com
F'L = 0.48 MHz, FL = 1.12 MHz,
FU = 1.9 MHz e F'U = 2.58 MHz.

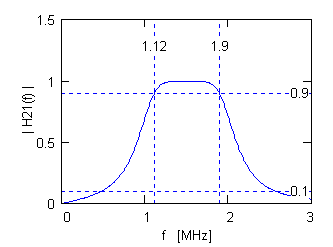

No circuito acima o conjunto LC em série comporta-se como um curto-circuito
numa frequência específica, enquanto que o conjunto LC em
paralelo comporta-se como um circuito aberto de forma a resultar na característica
passa-faixa abaixo.
