2.7 Duplexador
Um circuito duplexador
(DPX - duplexer) consiste em dois filtros, um passa-baixas e outro
passa-altas, com as entradas conectadas em paralelo. Isto permite que a
faixa de baixas frequências seja transmitida para uma saída
e a faixa de altas frequências, para a outra. Para que o coeficiente
de reflexão na entrada do duplexador seja nulo, é necessário
que ambos os filtros tenham o módulo do coeficiente de transmissão
com valor 0,707 = -3dB na mesma frequência, a
qual é denominada de frequência de 3dB (F3dB).
A tolerância do módulo do coeficiente de transmissão
K do duplexador também deve ser aproximadamente constante na faixa
de passagem de cada filtro com
-
0,9 < K < 1 ou -1dB < K < 0dB.
Obviamente, esta tolerância não é válida próximo
da frequência de 3dB.

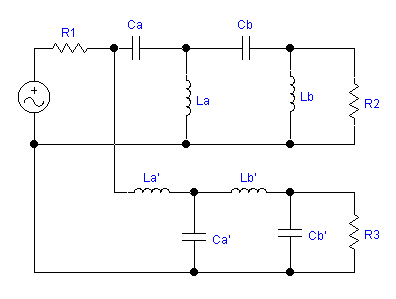

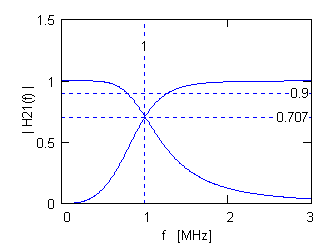

No exemplo das figuras abaixo tem-se um duplexador com F3dB
= 1 MHz.
