2.9 Amplificador
Tanto amplificadores
de alta potência (HPA - high power amplifier) como amplificadores
de baixo ruído (LNA - low noise amplifier) possuem a
mesma topologia de circuito, mas os valores dos componentes são
diferentes com o objetivo de
-
maximizar a linearidade e a eficiência nos HPA e
-
minimizar a potência de ruído adicionada nos LNA.
Para que um amplificador possa operar adequadamente em altas frequências
sem distorções dos tipos não-linear e linear, circuitos
de polarização e de casamento de impedâncias, respectivamente,
devem ser cuidadosamente projetados e incluídos no circuito do amplificador.

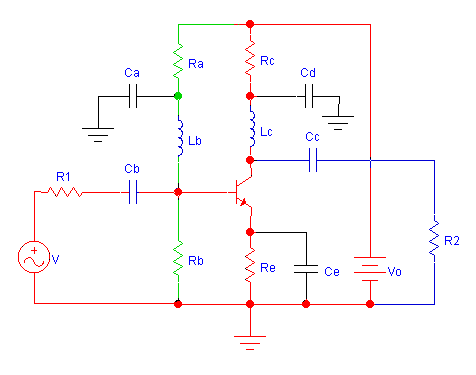

Os componentes do circuito acima têm as seguintes funções:
-
os resistores R1 e R2 representam as portas de entrada e saída,
respectivamente
-
os resistores Ra, Rb, Rc e Re ajustam o ponto ótimo de polarização
do transistor para a melhor linearidade nos HPA ou para a menor figura
de ruído nos LNA
-
o capacitores Ca e Cd evitam uma realimentação paralela indesejável
através de Ra e Rc
-
o capacitor Ce evita uma realimentação série indesejável
através de Re
-
os elementos Cb e Lb promovem o casamento de impedâncias na entrada
(H11=0)
-
os elementos Cc e Lc promovem o casamento de impedâncias na saída
(H22=0)
-
a fonte de alimentação Vo fornece a potência necessária
para a amplificação
Como o transistor apresenta característica passa-baixas e os elementos
de casamento de impedância apresentam característica passa-altas,
a característica resultante para o amplificador acima é
do tipo passa-faixa.
