1.31 Estágios em Cascata
Os circuitos elétricos que processam os sinais em altas frequências
devem ser, dentro do possível, casados, ou seja, com coeficientes
de reflexão nulos, para que toda a potência disponível
na saída de um circuito seja transferida para o circuito seguinte.

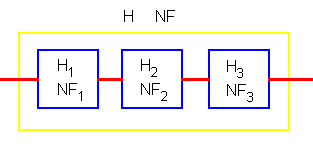

Quando circuitos elétricos casados são conectados em cascata,
é possível determinar o coeficiente de transmissão
e a figura de ruído equivalentes do conjunto.
(1-44)
1.32 Unidades Logarítmicas
Como os valores de potência a serem medidos na prática podem
variar de alguns pW a centenas de W, verificou-se que a escala logarítmica
seria mais adequada que a escala linear. A unidade decibel (dB)
converte de escala linear para logarítmica matematicamente,
evitando assim a necessidade da utilização de escalas logarítmicas
em gráficos. Deve-se enfatizar que o decibel sempre envolve
o conceito de potência.
| Grandeza |
Unidade
Linear |
Unidade
Logarítmica |
Conversão
Lin ® Log |
| Potência |
mW |
dBm |
 |
| Densidade Espectral |
mW / Hz |
dBm / Hz * |
 |
| Módulo da Função de Transferência |
adimensional |
dB |
 |
| Figura de Ruído |
adimensional |
dB |
 |
* Nunca divida a potência em dBm pela largura de faixa de resolução
do analisador de espectro !
