1.11 Resposta ao Impulso
Se o sinal incidente numa porta de um circuito elétrico linear for
um impulso no tempo, o circuito responderá com um sinal refletido
e sinais transmitidos nas portas do mesmo.

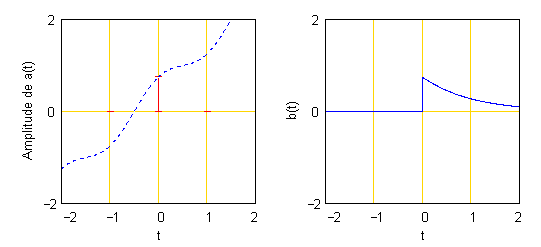

a(t) = g(0).d(t) é o sinal incidente
b(t) = g(0).h(t) é um sinal refletido ou transmitido
A função h(t) é denominada resposta ao impulso
e é invariante para um circuito invariante.

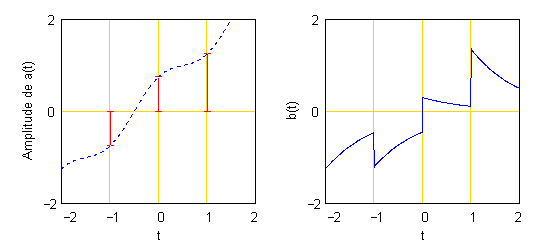

Se o sinal incidente for um trem de impulsos com amplitudes variando de
acordo com g(t), a resposta será a superposição das
respostas correspondentes a cada impulso, visto que o circuito é
linear.
(1-15a)
(1-15b)
