5.23 Modulação O-QAM
Para minimizar os problemas de distorção não-linear
na amplificação do sinal QAM, foi criado o sistema O-QAM
(off-set quadrature amplitude modulation) o qual consiste em introduzir
um atraso (off-set) equivalente a TB no sinal BK em quadratura.
Como o sinal a ser modulado ainda está na forma digital, o atraso
é facilmente gerado através de um circuito registrador em
sincronismo com o demultiplexador digital. Neste caso, nunca haverá
mudança simultânea de dois bits do par aplicado ao modulador
QAM, logo, as transicões abruptas presentes no esquema QAM não
mais ocorrem.
No diagrama de constelação, são mantidas apenas
as transições externas conforme o diagrama abaixo.
Nota-se no diagrama que as transições não passam pela
origem, fato que reduz a variação da amplitude da onda portadora,
minimizando os efeitos da distorção não-linear.

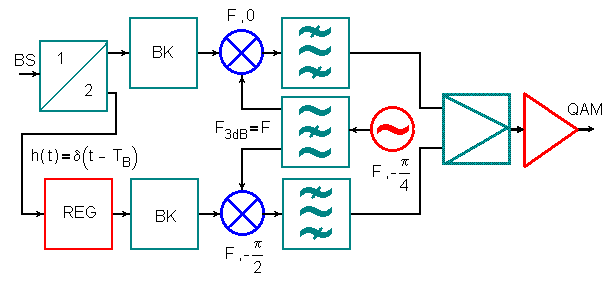

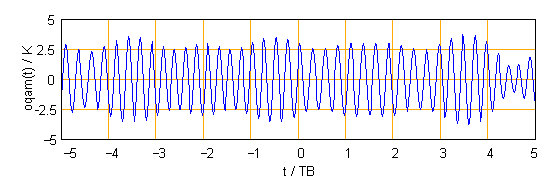

Abaixo tem-se a aplicação do esquema O-QAM.
