5.12 Modulador e Demodulador BK
A modulação OOK tem como inconveniente o fato de possuir
nível médio não nulo. Percebe-se que metade da potência
do sinal OOK é utilizada para transportar o nível médio,
o qual não possui informação nenhuma. Além
disso, circuitos elétricos como amplificadores e transformadores
não permitem a transmissão de sinais contínuos como
o nível médio. O sinal BK (bipolar keying) resolve
este problema ao empregar o mesmo formato de pulso seja para representar
o bit 1 como para representar o bit 0, sendo que a diferença entre
ambos encontra-se na amplitude: - K para o bit 0, e + K para o bit 1.

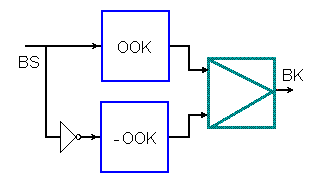

O modulador BK pode ser formado por dois moduladores OOK, sendo que
um deles produz pulsos positivos a partir dos bits um e o outro produz
pulsos negativos a partir dos bits 0. Superpondo-se as saídas destes
dois moduladores OOK, obtém-se o sinal BK.

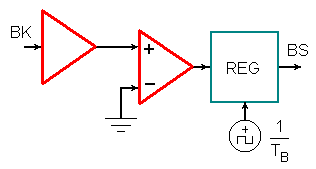

O demodulador BK torna-se mais simples uma vez que o nível médio
é nulo e não é necessária a sequência
de preâmbulo para a estabilização do mesmo.
A fim de evitar o circuito embaralhador e facilitar a obtenção
do sincronismo, existem algumas modificações no sistema BK
com o propósito de evitar ausências de transições
e de manter a mesma probabilidade de ocorrência de amplitudes -K
e +K. Na tabela, U (up) é uma transição de
-K para +K e D (down), a transição contrária.
