4.21 Multiplexação por Divisão no Tempo
Uma das formas mais comuns para transmitir diversos canais de informação
através de um único meio físico consiste na alocação
de faixas de frequência do espectro para cada canal. Outra forma
de multiplexação consiste na alocação de parcelas
de um intervalo de amostragem (time slot) para cada canal. Este
tipo de multiplexação só é viável se
os sinais analógicos de informaçào forem amostrados
e modulados por pulsos. Em geral, o sistema de modulação
mais comum nos sistemas de multiplexação por divisão
no tempo (TDM - time division multiplex) é o PCM.

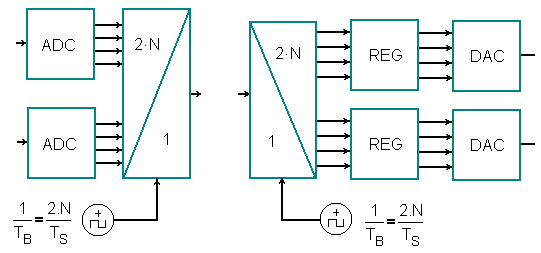

Apenas um circuito multiplexador digital é utilizado para o conjunto
de moduladores PCM, ao invés de um circuito para cada modulador
em separado, sendo que a taxa de transmissão de bits é multiplicada
pelo número de canais a serem multiplexados. De forma semelhante,
na recepção, um circuito demultiplexador digital é
utilizado para o conjunto de demoduladores PCM, separando a palavra binária
correspondente a cada demodulador.
Em telefonia, o padrão PCM-30B realiza a multiplexação
de 30 canais telefônicos codificados com N=8 bits a uma taxa de amostragem
1/Ts = 8kHz, mais dois canais para sincronismo e sinalização
telefônica, resultando num total de 32 canais. A organização
dos canais num intervalo de amostragem, conforme a figura abaixo, é
denominada quadro (frame). No caso do PCM-30B, cada quadro
possui M=32.N=256 bits que devem ser transmitidos a uma taxa 1/Ts = 8kHz,
logo a taxa de transmissão de bits vale 1/TB =
256 x 8 kpbs = 2048 kbps = 2 Mbps.
Percebe-se no esquema acima que um canal é utilizado para transmitir
a palavra de sincronismo (SYNC) que é uma sequência
conhecida de bits repetida periodicamente. Uma vez que a palavra de sincronismo
é reconhecida pelo demultiplexador, este inicia a aquisição
dos bits sequencialmente, fazendo a verificação da palavra
de sincronismo a cada intervalo de amostragem. Uma falha na verificação
do sincronismo pode significar que a palavra reconhecida inicialmente não
era a palavra de sincronismo embora apresentasse a mesma sequência
de bits.
No caso de transmissão de dados, o quadro recebe a denominação
de pacote de dados e a organização dos dados dentro
do pacote é denominada protocolo de transmissão.
