3.17 Circuito PLL
Um dos problemas do demodulador por discriminação em frequência
é o ajuste dos filtros passa-faixa para que se obtenha a função
de transferência desejada. Isto acarreta o aumento do custo de fabricação
do circuito. Outra forma de demodular um sinal FM é através

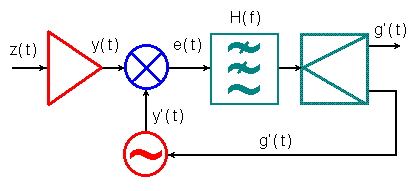

do circuito PLL (phase locked loop) o qual é composto de
-
um amplificador de baixo ruído,
-
um detetor de fase, que é um misturador que satura com baixa potência
de sinal e que, portanto, faz o papel do limitador a fim de manter constante
a amplitude do sinal proveniente do amplificador,
-
um filtro passa-baixas, denominado filtro de malha, que elimina as frequências
indesejáveis geradas pelo detetor de fase e que pode ter uma função
de transferência H(f) especial para otimizar o desempenho do circuito,
-
um divisor de sinais
-
e um oscilador controlado por tensão que reproduz o sinal FM a partir
do sinal demodulado.
O sinal FM reproduzido pelo VCO do demodulador é realimentado no
circuito através do detetor de fase. As componentes de baixa frequência
resultantes na saída do detetor de fase são proporcionais
ao sinal demodulado desejado.
Os sinais y(t) e y'(t) são sinais FM que podem ser escritos
como
(3-20)
onde k e k' são as sensitividades dos VCOs do modulador e do demodulador,
respectivamente. Na saída do detetor de fase tem-se o produto dos
sinais acima com amplitude Ao constante devido à saturação
do misturador.
Após passar pelo filtro passa-baixas e pelo divisor de sinais
tem-se a equação do sinal demodulado.
(3-21)
