3.16 Pré-ênfase e De-ênfase
Conforme demonstrado nos ítens anteriores, a desnsidade espectral
de ruído demodulado possui distribuição não
uniforme, sendo mais intensa nas frequências mais altas. Uma forma
de equalizar a distribuição da potência de ruído
demodulado consiste em passar o sinal através de um filtro passa-baixas
RC com F3dB << B. Este procedimento, entretanto, produz
distorção linear no sinal demodulado a qual é corrigida
com a transmissão do sinal modulador através de outro circuito
RC com característica passa-altas antes da modulação.
Estes circuitos são denominados de-ênfase e pré-ênfase,
respectivamente.

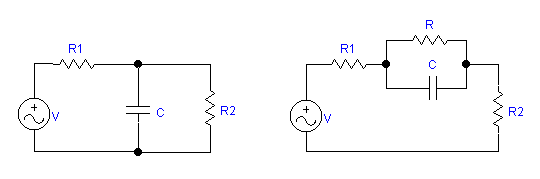

Nos circuitos de de-ênfase e pré-ênfase acima R1=R2
representam as portas 1 e 2, respectivamente, cujas funções
de trasferência são
.GIF)
(3-18)

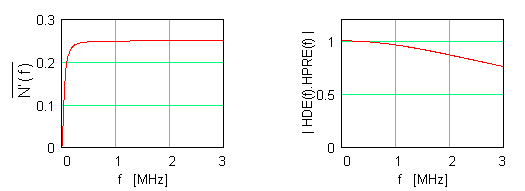

Nos gráficos abaixo tem-se um exemplo da densidade espectral de
ruído resultante no final do processo de demodulação
para F3dB = 0.05 MHz, e |HDE(f).HPRE(f)|
a fim de mostrar a distorção linear remanescente para R /
R1 = 140, sendo que quanto maior for este valor, menor será a distorção
linear.
.GIF)
Há uma melhoria considerável na figura de ruído com
de-ênfase sem haver aumento da largura de faixa do sinal FM de acordo
com
(3-19)
