3.11 Limitador
O circuito limitador é um circuito ceifador de tensão formado
por dois diodos em conexão anti-paralelo. No circuito abaixo, os
resistores R1= R2 = R representam as portas de entrada e de saída
do circuito. Deve ser lembrado que o circuito ceifador não é
linear.
Se uma onda senoidal de amplitude muito maior que
for
incidente na porta 1, uma onda aproximadamente quadrada de amplitude fixa e
de mesma frequência será transmitida à porta
2. Se a onda senoidal estiver modulada em frequência por um sinal
cossenoidal de frequência F1, a onda transmitida será
que corresponte à expansão em série de Fourier
da onda quadrada modulada em frequência. Quando b
< (F / F1 -1) / 2, um filtro passa-faixa pode ser utilizado para
eliminar os termos em m>0 no somatório, resgatando desta forma o
sinal FM original.
3.12 Diferenciador

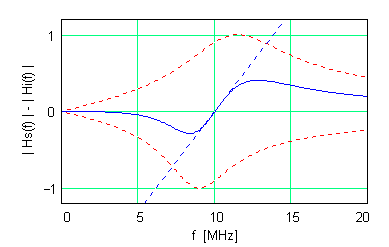

A função de transferência H(f) = j.2.p.(f
- F).KDIF pode ser obtida artificialmente utilizando-se dois
filtros passa-faixa RLC simples com funções de transferência
Hs(f) e Hi(f), sendo que o módulo desejado corresponde a |Hs(f)|
- |Hi(f)| conforme exemplificado no gráfico abaixo.
