1.24 Função de Transferência
Os circuitos lineares têm seu funcionamento representado por equações
diferenciais no domínio do tempo ou por equações algébricas
no domínio da frequência. Dada a facilidade de manipulação
matemática de equações puramente algébricas,
as funções de transferência são preferidas em
relação às respostas ao impulso, embora ambas contenham
a mesma informação.
Os cálculos das funções de transferência
tornam-se triviais uma vez que sejam obtidas as tensões nas diversas
portas do circuito quando existe apenas um sinal incidente numa das portas,
ou seja, quando há apenas uma fonte de sinal presente.

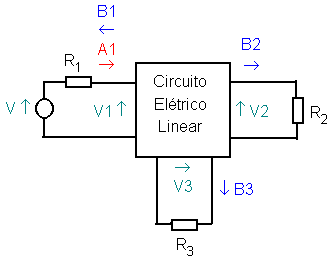

Aplicando-se ao circuito acima a equação (1-14) transformada
para o domínio da frequência, obtém-se
onde o sinal incidente A1 é obtido pela condição de
máxima transferência de potência da fonte
Utilizando-se (1-30) com A2 = A3 = 0, surgem
as funções de transferência H11, H21 e H31.
(1-31)
