1.23 Espalhamento no Domínio da Frequência
A transformada de Fourier pode ser aplicada às equações
(1-20), transformando a convolução no domínio do tempo
para o simples produto no domínio da frequência.
(1-30)
A transformada de Fourier da resposta ao impulso hmn(t)
é a função de transferência Hmn(f)
ou parâmetro de espalhamento Smn(f).

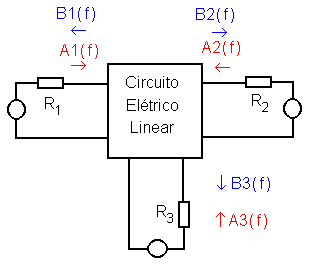

Assim como as respostas ao impulso, o conjunto das funções
de transferência Hmn(f) caracterizam completamente um
circuito linear.
As funções de transferência com
-
m=n dizem respeito ao coeficiente de reflexão na porta
m, e
-
m¹n dizem respeito ao coeficiente
de transmissão da porta n para a porta m.
As funções de transferência são complexas e
adimensionais, sendo geralmente apresentadas na forma polar, isto
é, módulo e fase.
