1.13 Espalhamento no Domínio do Tempo

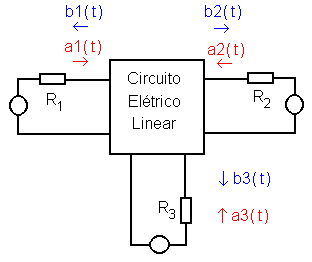

Quando existem fontes conectadas em todas as portas de um circuito linear,
tem-se a superposição dos sinais incidentes, transmitidos
e refletidos em todas as portas, originados por cada uma das fontes, resultando
na relação de espalhamento dos sinais.
(1-20)
As respostas ao impulso hmn(t) caracterizam de forma completa
um circuito linear, sendo que no caso de um circuito de 3 portas são
necessárias 9 respostas ao impulso conforme (1-20).
As respostas ao impulso com
-
m=n dizem respeito ao sinal refletido na porta m, e
-
m¹n dizem respeito ao sinal transmitido
da porta n para a porta m.
As respostas ao impulso serão diferentes se as resistências
Rm forem alteradas, logo, os valores destas devem sempre ser
padronizados (50W, 75W,
8W, 1kW, 600W)
e estar vinculados às respostas ao impulso hmn(t).
Para haver coerência entre as unidades envolvidas, a unidade
de hmn(t) é Hz.
