O AD590 pode ser utilizado em uma larga gama de aplicações onde é necessário o sensoreamento da temperatura. Aqui são descritas algumas interessantes aplicações onde o dispositivo pode ser utilizado e algumas configurações nas quais ele pode ser empregado.

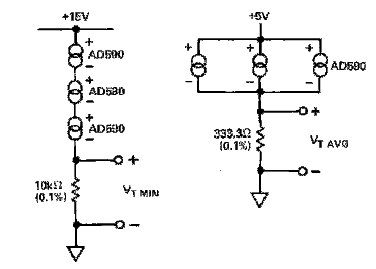

A figura abaixo mostra como é possível conectarmos vários AD590 juntos. Se conectarmos os dispositivos em série o conjunto indicará a menor temperatura entre as que estão sendo medidas. Por outro lado, se utilizarmos os AD590 conectados em paralelo, o conjuto indicará a temperatura média registrada pelos dispositivos.

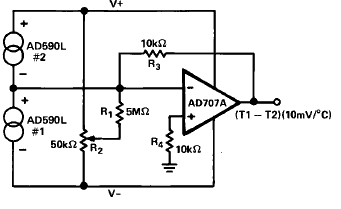

O circuito da figura abaixo mostra um método através do qual podemos fazer medidas diferenciais de temperatura. Os resistores R1 e R2 podem ser usados para calibrar o valor fornecido pela saída do amplificador diferencial, por exemplo, quando os dois AD590 estiverem a masma temperatura, podemos ajustar os resistores de modo que a tensão na saída do amplificador operacional seja zero, desse modo, se existir alguma diferença entre os valores de corrente fornecidos na saída de cada AD590, essa diferença será eliminada. Se a tensão aplicada no circuito for relativamente alta, por exemplo +30V e -30V, haverá um auto-aquecimento dos AD590 e consequentemente um aumento na corrente fornecidas por eles, podemos utilizar esse efeito para fazermos medidas da resistência térmica do ambiente no qual se encontram os transdutores. Esse dispositivo pode ser utilizados em estudos de anemometria.

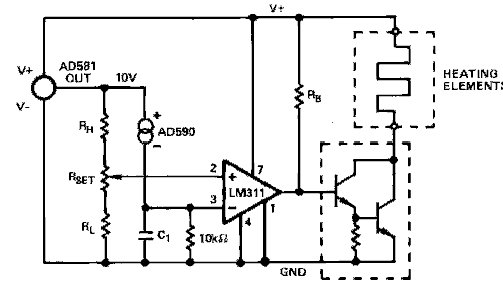

O próximo circuito trata-se de um controlador de temperatura variável, ou seja, um termostato. Os resistores RH e RL são dimensionados de modo a estabelecer os limites superior e inferior do resistor RSET. O resistor RSET pode ser um simples potenciômetro, ou então um divisor resistivo chaveado. O AD590 é polarizado pela tensão fornecida pelo AD581, esse dispositivo fornece em sua saída uma tensão constante de 10V e isola o AD590 de possíveis variações da fonte de alimentação. O capacitor C1 é as vezes necessário para filtrar ruídos que podem aparecer quando o AD590 é utilizado como um sesor remoto, fisicamente longe do cicuito de controle. O resistor RB é dimensionado de acordo com o ganho do transistor e com a corrente necessária para acionar a carga.

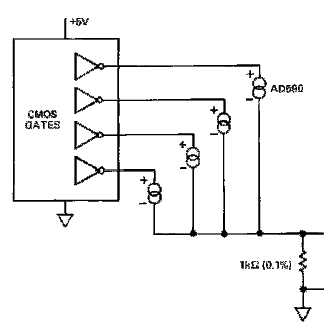

A característica de alta impedância do AD590 faz com que seja possível acioná-lo diretamente através dos 5V fornecidos por uma porta lógica CMOS quando essa se encontra em nível alto, isso torna o processo de multiplexação muito simples. No circuito abaixo, qualquer AD590 conectado a um nível lógico alto fornecerá seu sinal de corrente ao circuito de condicionamento do sinal, enquanto que os AD590 que estiverem submetidos a um nível lógico baixo fornecerão um sinal de corrente insignificante. As portas lógicas utilizadas para controlar um AD590 pode também ser empregada para controlar um outro dispostivo qualquer, mas a capacitância do AD590 deve ser levada em consideração.

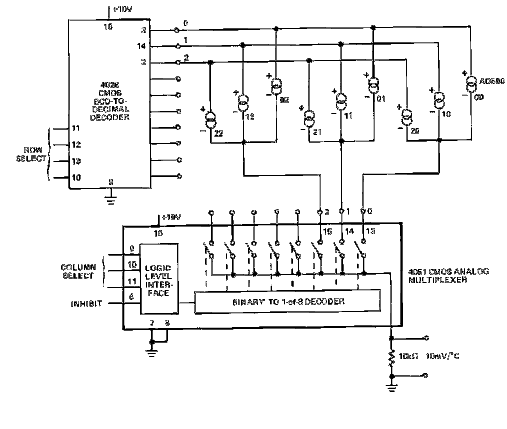

Multiplexadores CMOS podem ser utilizados para chavear a corrente fornecida por um AD590. Devido as características da saída de corrente do AD590, a resistência das chaves lógicas de um multiplexador não afetam o dispositivo, mas deve ser mantida uma tensão mínima de 4V sobre ele. O circuito abaixo mostra a maneira como é possível endereçarmos 9 sensores utilizando um multiplexador e um decodificador de código BCD. Os sensores estão disposto de forma matricial, cada sensor é identificado de acordo com a linha e coluna que ele ocupa, o decodificador de código BCD identifica a linha do sensor e o multiplexador a coluna. No circuito abaixo foi utilizado o multiplexador CMOS4051 e o decodificador CMOS4028, considerando que o multiplexador tem 8 canais e que o decodificador pode selecionar até dez linhas, é possível endereçarmos até 80 sensores utilizando apenas dois circuitos integrados, cada endereço é composto por 7 bits, onde 4 são empregados para identificar a linha do sensor e 3 para identificar a coluna.
