CONDUTORES COM PROTEÇÃO CONTRA RUPTURA OU DESLIGAMENTO DO SENSOR


1-INTRODUÇÃO:

Transdutores de temperatura são dispositivos eletrônicos com os quais se pode converter
uma variação de valor ôhmico de um sensor térmico num sinal proporcional de corrente
contínua. O sinal serve para ativar: instrumentos indicadores convencionais de bobina
móvel; indicadores digitais de temperatura IDT-200; registradores de temperatura; centros
de controle e processamento de dados.

Do ponto de vista mecânico, foram construídos e projetados para garantir grande robustez e
resistência a choques e vibrações, o que os torna apropriados para instalação direta em
grande trafos e geradores, ou qualquer aplicação sujeita à solicitações mecânicas rudes.
Estão disponíveis na versão gabinete em plástico ABS preto.
Do ponto de vista elétrico, foram concebidos para atender às severas condições de surtos
de tensão normalmente presentes nas subestações elétricas e usinas geradoras.


Princípio de Funcionamento:

A cuidadosa seleção dos componentes e o rigoroso controle de qualidade asseguram a
confiabilidade do produto. O transdutor é um aparelho com saída de corrente constante, de
modo que ficam automaticamente compensadas as eventuais variações da resistência total
do circuito de saída.
Assim, fica mantida a precisão até o limite máximo das carga admissível especificada. A
variação da resistência dos cabos piloto que alimentam a carga, ou a modificação da
quantidade e tipo dos instrumentos alimentados pelo transdutor, não influenciam a precisão,
desde que permaneça respeitado o limite máximo da carga especificada pelo transdutor.
Neste ponto, é importante observar que, nos transdutores convencionais, a corrente de
saída cresce com o aumento da resistência ôhmica do sensor. Caso ocorra, portanto, uma
das seguintes situações:
- Energização do transdutor com quaisquer dos condutores do sensor (bornes 4, 5 e 6)
desligados;
- Desligamento ou ruptura de quaisquer dos condutores 4, 5 ou 6, com o transdutor
energizado.
Para o circuito do transdutor convencional, isto vai significar um grande aumento da
resistência do sensor. E isto provoca como consequência uma elevação da corrente de saída
a valores muito maiores que o máximo previsto em operação normal, ao mesmo tempo em
que ocorrem excessos de tensão em diversos pontos do circuito. Dessa forma, tanto os
indicadores ligados ao transdutor convencional, como o próprio transdutor estarão sujeitos
a danos sérios caso se verifique desligamento ou ruptura dos condutores do sensor , nas
condições descritas acima.
Estas situações podem ser evitadas agora com os transdutores "DB".
A inclusão da característica "DB" garante o valor mínimo da faixa da corrente de saída nas
situações de desligamento ou ruptura dos fios do sensor (bornes 4, 5 ou 6).


Para os transdutores "DB", se garante que a corrente de saída retorna a zero mA ou início de
escala (conforme especificação do cliente) para qualquer das situações anormais acima.


Dados Técnicos:

Grandeza de medição: resistência ôhmica
Princípio de medição: circuito em ponte
Campo de medição: -200°C a +200°C


O Fabricante:

A Loefer do Brasil foi fundada em 05-12-1990 com o propósito de fabricar equipamentos
eletrônicos para supervisão e controle de estações e subestações de energia elétrica.
A Loefer do Brasil nasceu da necessidade de suprir o mercado com produtos de alta qualidade e confiabilidade. Essa qualidade foi requisitada para produzir-nos outros equipamentos para área industrial e de informática.
Hoje a LOEFER também faz projetos de grandes transformadores para indústria em geral
e para subestações de energia elétrica.
Projetos especiais podem ser solicitados para os mais diversos fins.


2-ESPECIFICAÇÕES:

Faixa de Operação:

Corrente de saída e respectiva carga:



-Classe de exatidão +/-0,25%*
-Linearidade +/-0,25%
-Histerese +/-0,25%
-Reprodutividade < ou = +/-0,2%
-Ondulação residual <2%
-Valores referidos ao fundo de escala
(*)Valores referidos ao (SPAN).
-Tempo de resposta < 40ms;
-Corrente de excitação da termo-resistência < 1ma
Corrente na saída com falta de tensão: 0 (zero mA)


Características Ambientais:

-Armazenamento e transporte -25...+70°C
-Erro devido à variação da temperatura < ou = +/-0,01%/°C (referido a 25°C);
-Condições climáticas: operação -5...+80°C;
-Umidade Relativa< ou = 75% (média anual);
-Equipamento imune à rádiofrequência (RF);
-Imunidade a compatibilidade eletromagnética (EMC): 2,5 kV a 1 MHz.


3-APLICAÇÕES:

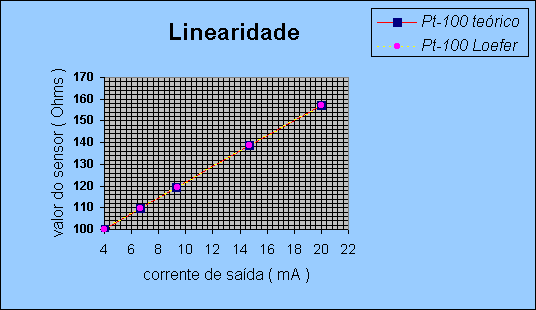

Em suas versões normais, o transdutor TDTDB é apropriado para ser ligado a um sensor Pt 100 (resistência de platina de 100 ohms a 0° C) ou Cu 10 (resistência de cobre de 10 ohms a 25° C). A aplicação que vai ser exemplificada logo abaixo, através de uma tabela e um gráfico, é de Transdutor de temperatura (RTD). Nesse caso, liga-se o transdutor ao sensor Pt 100. Observe:



Características Dielétricas:

Ensaio de Impulso 5kV - 1,2/50µs (IEC 255-5)
Ensaio de Surto 2,5kV onda 1M Hz(ANSI C.3790a)
Ensaio de tensão aplicada 2,0kV, 60 Hz, 1 min.

Alimentação: 90 a 250 V CA ou CC, sem distinção de frequência ou polaridade (fonte
chaveada).
Outros valores de tensão, sob consulta.
Consumos: CA - 10 VA; CC - 5W


Construção e Montagem:

Gabinete: plástico ABS preto.
Montagem: para sobrepor, com fixação por parafusos ou trilhos DIN 35 mm.

Posição de montagem : qualquer
Conexão: Bornes com parafuso para máximo 1x 2,5 mm^2.
Grau de proteção: IP 40
Peso: 1 Kg

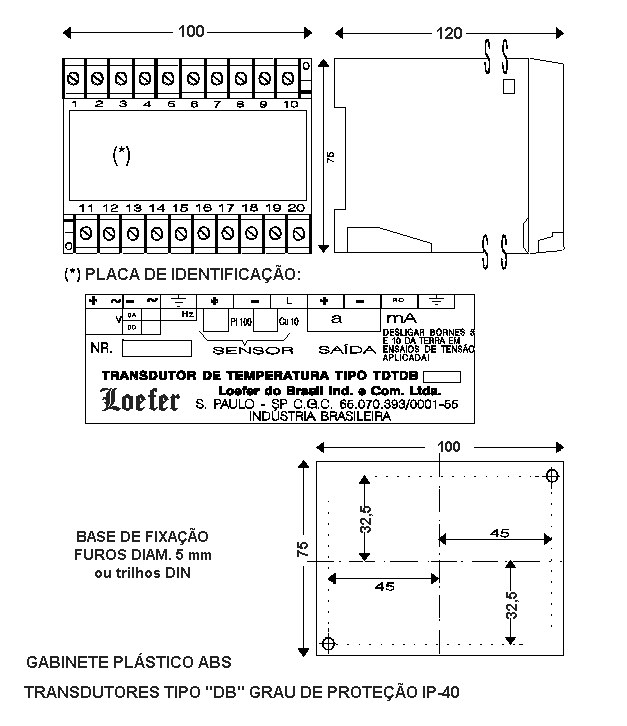

Dimensões:

Observações:

O borne 3 e 10 não pode permanecer aplicado aterrado nos ensaios de tensão aplicada!

-Para os itens aplicáveis, este equipamento atende às normas: ANSI-C39.1-1981;
ANSI-C37.90a-1974; IEC-255-4-1978.


4-CONCLUSÃO:

Os transdutores fabricados pela LOEFER possuem uma boa relação custo/benefício em se comparando com outros tipos. Tanto estes componentes quanto os outros equipamentos fabricados pela LOEFER possuem QUALIDADE ASSEGURADA.


5-REFERÊNCIAS:

O texto gravado no equipamento, o relatório de ensaios de rotina e catálogos estão
disponíveis em português, espanhol ou inglês.

Informações para Encomenda: Tipo de sensor; corrente de saída e respectiva carga
máxima; tensão de alimentação; faixa de temperatura a medir.
