Condicionamento de Sinal

    O ADXL150 já possui, em seu encapsulamento, os circuitos necessários para condicionamento de sinal. Estes são um amplificador e um filtro ativo passa-baixa de Bessel de dois pólos com ganho 3, como pode ser visto na figura 1.

Figura 1: Circuito interno do ADXL150, mostrando os circuitos de condicionamento de sinal

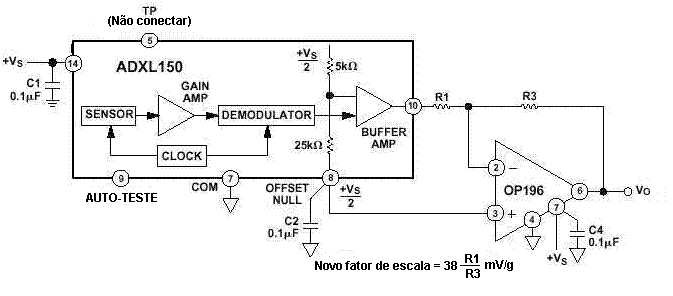

    É possível, no entanto, utilizart amplificadores externos para modificar o fator de escala do acelerômetro. Um circuito com o ADXL150 ligado a um amplificador externo é mostrado na figura 2.

Figura 2: Amplificador ligado para mudar a escala do ADXL150

    Nas figuras 3, 4 e 5 são mostrados exemplos de como ligar o ADXL150 a um conversor A/D. Na figura 3 esta ligação é direta, sem amplificação ou filtragem, o que é possível devido ao circuito interno de condicionamento de sinal. Na figura 4, há um filtro passa-baixa de um pólo para maior supressão de ruídos entre o ADXL150 e o conversor A/D, mas não há amplificação do sinal. Na figura 5, mostra-se um circuito que filtra e amplifica o sinal.
