5.29 Comparação de Desempenho sobre Ruído

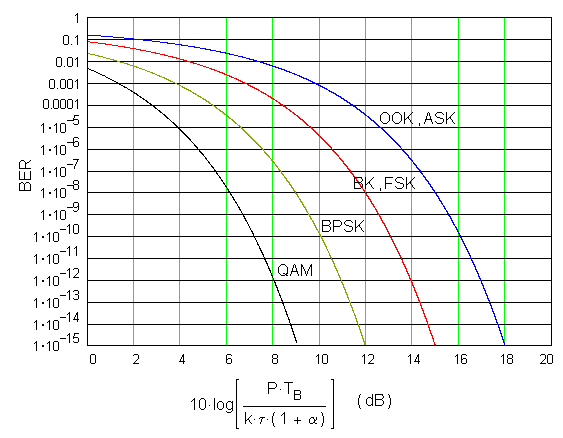

A tabela abaixo mostra uma comparação entre as taxas de erro
de bit para alguns dos sistemas estudados. Na tabela, K
é a amplitude do pulso, a é o
fator de deslizamento do pulso, PN é a potência
de ruído térmico na entrada do demodulador ideal, k é
a constante de Boltzmann, t
é a temperatura ambiente e 1/TB é a taxa de transmissão
de bits.
| Modulação |
BER |
P |
PN |
x |
| OOK |
 |
K2 / 2 |
k.t.(1+a)
/ 2.TB |
P.TB / 2.k.t.(1+a) |
| BK |
|
K2 |
k.t.(1+a)
/ 2.TB |
P.TB / k.t.(1+a) |
| ASK |
|
K2 |
k.t.(1+a)
/ TB |
P.TB / 2.k.t.(1+a) |
| BPSK |
|
2.K2 |
k.t.(1+a)
/ TB |
2.P.TB / k.t.(1+a) |
| QAM |
 |
4.K2 |
k.t.(1+a)
/ 2.TB |
2.P.TB / 2. k.t.(1+a) |
| FSK |
|
2.K2 |
2.k.t.(1+a)
/ TB |
P.TB / k.t.(1+a) |
