5.27 Modulação MSK
A modulação MSK (minimum shift keying) surgiu como
uma evolução do sistema O-QAM com o objetivo de tornar mínima
a variação da amplitude do sinal modulado a fim de evitar
ao máximo os problemas causados pela distorção não-linear.
O diagrama de constelação do sinal MSK também
possui quatro pontos, mas a transição entre estes é
efetuada sem alteração da amplitude da onda portadora. Isto
é realizável através de um sinal BK aplicado a um
modulador FM, visto que não há variação da
amplitude da onda portadora no sinal FM.
Quando um pulso de duração TB é aplicado
à entrada de um modulador FM tem-se
sendo que após o término do pulso tem-se
provocando um deslocamento da fase de p/2 rad
sem alteração da amplitude do sinal cossenoidal, sendo k
a sensitividade do modulador FM e A a amplitude de pulso aplicado.

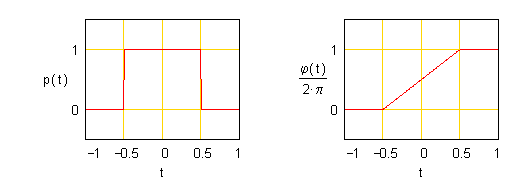

Abaixo encontra-se um exemplo onde o pulso é retangular de duração
TB=1.
Na prática é comum empregar o pulso gaussiano no lugar do
retangular, quando então, o processo passa a ser denominado GMSK
(gaussian minimum shift keying).
A modulação MSK equivale aproximadamente a uma modulação
FM com índice de modulação b=p/2,
logo a largura de faixa ocupada pelo sinal MSK pode ser estimada pela regra
de Carson.
(5-25)
