5.6 Densidade Espectral do Sinal OOK

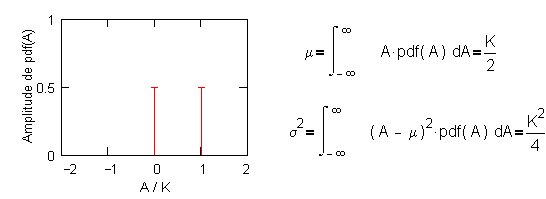

Considerando-se a mesma probabilidade de ocorrência de bits 0 e 1,
a função densidade de probabilidade das amplitudes dos pulsos
do sinal OOK possui dois impulsos de mesma amplitude, em 0 e K respectivamente,
da mesma forma que o sinal PCM.
A fórmula da densidade espectral torna-se diferente daquela
para o sinal PCM porque agora os pulsos não são mais retangulares
necessariamente.
(5-6)
Abaixo tem-se um exemplo da utilização de pulsos do tipo
retangular-cossenoidal com a = 1 / 2.
Nota-se a presença de um impulso na densidade espectral do sinal
OOK, o qual corresponte ao nível médio do sinal. A largura
de faixa e a potência média são calculadas por
(5-7)
sendo que metade do valor da potência provém do nível
médio, o qual não contém informação
alguma.
