3.20 Sintetizador de Frequência
Um dos circuitos mais utilizados nos sistemas de telecomunicações
atuais é o sintetizador de frequência. Com este circuito é
possível obter um sinal cossenoidal com frequência estável
e que pode ser variada digitalmente.

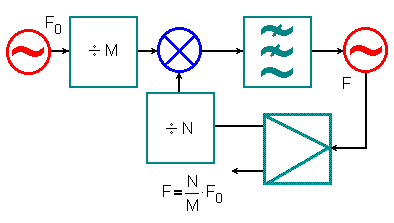

O circuito tem como base um oscilador a cristal de frequência
Fo fixa, um VCO e uma malha de realimentação PLL. Além
disso, são utilizados divisores de frequência que são
simplesmente contadores digitais programados para contar até M e
N conforme a figura abaixo.
Na saída de cada divisor de frequência obtém-se Fo
/ M e F / N, respectivamente. Como a realimentação PLL tende
a igualar as frequências presentes nas entradas do detetor de fase,
a frequência de oscilação do VCO será determinada
pela frequência fixa Fo multiplicada pela constante N / M. A grande
vantagem do sintetizador de frequência é a possibilidade de
seleção digital do valor da frequência, uma vez que
os valores M e N podem ser selecionados digitalmente. Isto torna o circuito
compatível com sistemas microcontrolados.
3.21 Estabilizador de Frequência
Nos transmissores FM, a frequência central F do sinal modulado deve
ser estável e fixa, pois variações desta podem provocar
interferências em canais adjacentes nos sistemas multiplexados por
divisão em frequência. Do ponto de vista prático, o
oscilador que produz o sinal FM não pode ter frequência fixa,
uma vez que se deseja variá-la proporcionalmente ao sinal modulador.
A fim de resolver esta incoerência pode ser utilizado um circuito
composto por uma realimentação PLL.

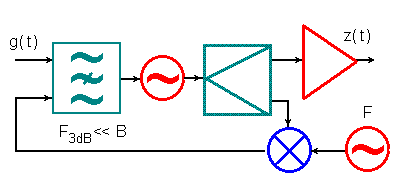

O sinal FM é gerado normalmente através de um VCO, entretanto,
há uma realimentação do tipo PLL. Na entrada do PLL
é aplicado o sinal proveniente de um oscilador fixo de frequência
F. O filtro de malha, que está embutido no duplexador, apresenta
faixa de passagem muito estreita, sendo que apenas variações
muito lentas da frequência da onda portadora serão realimentadas
ao VCO. Desta forma é possível sincronizar a frequência
central do sinal FM com o sinal gerado pelo oscilador fixo a fim de compendar
variações lentas, principalmente aquelas causadas por mudança
da temperatura ambiente.
