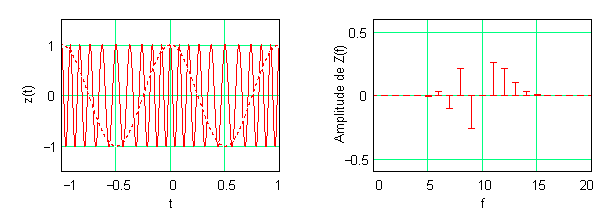

3.7 Sinal FM para b = 2,4
O espectro do sinal FM espalha-se cada vez mais à medida que o índice
de modulação é aumentado. Para b
= 2,4 em especial, tem-se a onda portadora suprimida. Neste caso já
é possível verificar a variação da frequência
instantânea no gráfico no domínio do tempo.

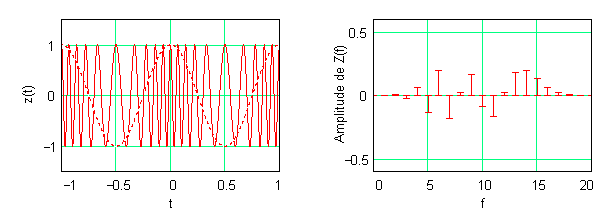

3.8 Sinal FM para b = 5
Para b = 5 a variação da frequência
instantânea é intensa, resultando numa ampla largura de faixa
ocupada no espectro de frequências.
