2.25 Processo de Demodulação AM-DSB-SC

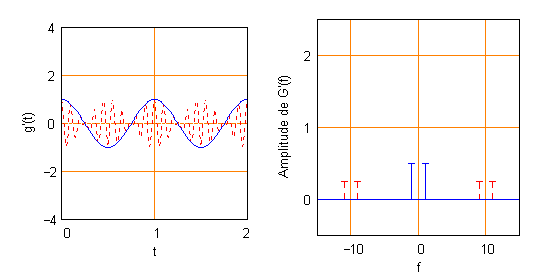

Nos gráficos abaixo tem-se a representação do processo
de demodulação AM-DSB-SC com a consideração
de que o oscilador do demodulador apresenta a mesma frequência e
a mesma fase que o oscilador do modulador (F‘ = F e q
= 0).
Observa-se que quando o sinal modulado e o oscilador do demodulador possuem
a mesma fase, o resultado é um valor positivo e quando as fases
são opostas, um valor negativo. Se um circuito detetor fosse utilizado
no lugar do misturador, haveria um sinal demodulado totalmente diferente
do sinal modulador.
Domínio do Tempo
(2-22)
Domínio da Frequência
(2-23)
É interessante notar que:
-
se F' = F, o sinal demodulado não apresentará distorção
pois este será proporcional a cos(q)
-
se F' = Fe q = p
/ 2, o sinal demodulado será anulado completamente
-
se q = 0 e F' - F = DF
haverá variação da amplitude do sinal demodulado proporcional
a cos(2.p.DF.t)
