2.18 Processo de Demodulação AM-VSB
O processo de demodulação é idêntico àquele

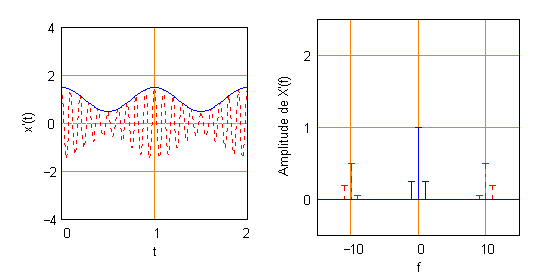

realizado em AM-DSB. Os gráficos abaixo mostram a recuperação
do sinal modulador nos domínios do tempo e da frequência.

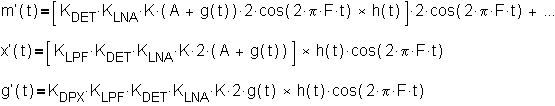

Domínio do Tempo
(2-15)

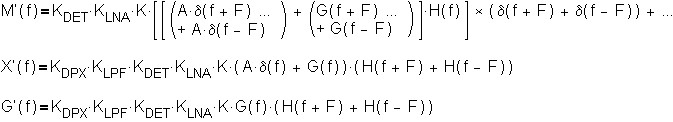

Domínio da Frequência
(2-16)
Nota-se que o filtro passa-faixa introduz distorção linear
no sinal AM-VSB, mas esta distorção pode ser eliminada na
demodulação caso a condição abaixo seja satisfeita.
H(f+F) + H(f-F) = constante no intervalo -B < f <
B (2-17)
