2.4 Processo de Demodulação AM-DSB
O processo de demodulação AM-DSB também pode ser analisado
tanto no domínio do tempo como no domínio da frequência.

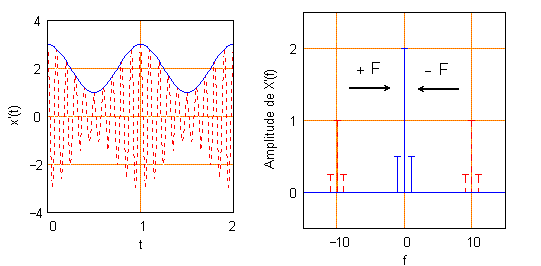

Os gráficos abaixo mostram o sinal demodulado, nos domínios
do tempo e da frequência correspondente ao sinal AM-DSB do ítem
anterior.

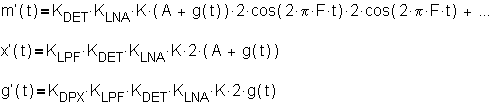

Domínio do Tempo
(2-3)
onde KDET, KLNA, KLPF e KDPX
representam o módulo das funções de transferência
do respectivo bloco no circuito demodulador e K é um coeficiente
inclui a redução de amplitude do sinal modulado na transmissão
do sinal, além das constantes decorrentes do processo de modulação.

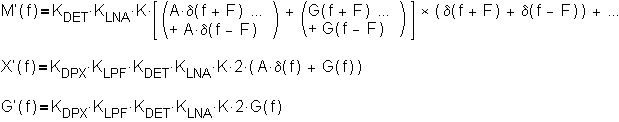

Domínio da Frequência
(2-4)
