2.2 Modulador e Demodulador AM-DSB

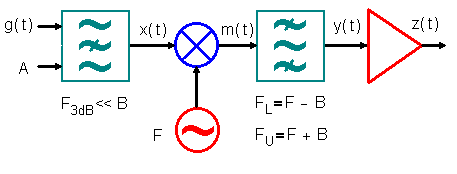

O diagrama em blocos do circuito elétrico que produz a modulação
em amplitude com faixa lateral dupla (AM-DSB - amplitude modulation
with double side-band) é composto de
-
um duplexador para adicionar um sinal constante A ao sinal modulador
g(t) com largura de faixa B,
-
um oscilador a cristal para gerar a onda portadora cossenoidal de
alta frequência F,
-
um misturador que realiza o produto m(t) da onda cossenoidal pelo
sinal modulador adicionado do sinal constante,
-
um filtro passa-faixa que elimina sinais indesejáveis gerados pelo
misturador, e
-
um amplificador de potência que permite a transmissão do sinal
modulado z(t) por longas distâncias, seja via cabo ou via
rádio.

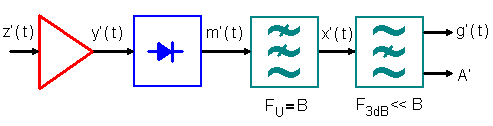

O diagrama em blocos do circuito elétrico que restaura o sinal modulador
a partir do sinal AM-DSB é formado por
-
um amplificador de baixo ruído que amplifica o sinal modulado recebido
z'(t) sem adicionar ruído em excesso ao estágio seguinte,
-
um detetor que retifica o sinal amplificado de forma a produzir um sinal
m'(t) que possui componentes de baixa frequência,
-
um filtro passa-baixas que elimina os sinais indesejáveis de alta
frequência gerados pelo detetor, e
-
um duplexador que separa o sinal constante A' do sinal demodulado
g'(t).
O sinal constante A' pode ser utilizado como realimentação
com o objetivo de reduzir o ganho do amplificador de baixo ruído
caso o sinal recebido tenha potência suficiente provocar a saturação.
Esta realimentação é denominada controle automático
de ganho (AGC - automatic gain control).
